TU – 875 真空管立體聲前級放大器
Hybrid Stereo Pre Amplifier
|
|
|
一部外型設計簡潔而內部精密，加置多項訊號輸入 / 出端子、左右揚聲器音量平衡控制和音量調校等多功能的真空管前級放大器。甚少在超小型真空管前置式放大器加設有的唱頭均衡放大器、MC型低雜訊唱頭放大器及罕有同時兼容及對應MM型唱頭放大播放功能於一身。這是一台集合多元化型式設計，匹配任何合拼式功率放大器或帶有訊號輸入端子
/ PRE IN端子輸入的新歷聲後級功率放大器使用、亦是真空管放大器的最佳拍檔。本機是採用五極管特性的J-FET功能在MC型唱頭均衡放大器時，減除低噪音之干擾，保留真空管的溫醇甜美音質。本前級放大器使用以外置型式AC交流電源輸入(轉變穩定電壓於7V輸入)，
B Power在真空管供電來源時，再經由密封設計DC-DC直流對直流轉換器所產生出的高壓直流電，穩定直流供電在DC
200V，確保在穩定不變的電壓下提供準確的訊號輸出。本前置放大器電力來源以外置分離型式設計，大大減低機身在供電時所產生不必要的電磁噪音干擾，影响音質。 |
|
規格： |
- Vaccum Tube (真空管)：USA
(美製) Philips 12AU7(6189W) JAN (軍用膽)X 3
- 訊號端子輸入：PHONO X 1(MC /
MM選擇切換式)、LINE OUT X 2、TAPE(MD) X 1
- 訊號端子輸出：PRE-OUT X 1、REC-OUT
X 1
- 訊號輸入力：PHONO：0.3mV(MC)
/ 2.7mV(MM)、LINE & TAPE(MD)：230mV
- 訊號輸出力：PRE-OUT：22V、REC-OUT(PHONO)：13V
- 頻率響應：LINE & TAPE(MD)：2Hz∼130kHz
/ PHONO：RIAA -0.8dB偏差以內
- S/N Ratio (訊噪比)：PHONO：72.5dB(MC)
/ 84.5dB(MM)、LINE & TAPE(MD)：94dB
- Voltage (電源)：AC 220V External
(外置式)
- Dimension (體積)：W130mm
X H125mm X D248mm
|
功能及其他： |
- 兼容及獨立選擇MC或MM唱頭放大功能
- 全面對應任何合拼式放大器 / AV類綜合放大器作為唱盤放大輸出功能
- 五極管J-FET訊號處理
- 多項端子輸入及附設錄音輸出功能
- 左右聲道平衡控制及聲量控制
- 輕按式訊號輸入選擇
- LCD訊號顯示燈
- 外置式電壓輸入
- DC – DC直流對直流轉換器輸出隱定電壓功能於200V
- 四足或三足式隱定及平衡機身選擇
- 獨立單點式避震功能
- 日本製造(真空管及管插除外)
- 簡潔超小型機身設計
|
-

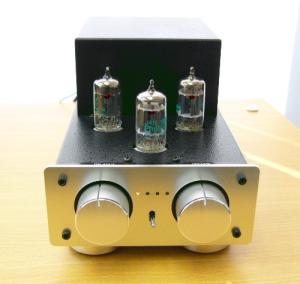

TU-875 內部元件和底板接上共三枝美製Philips 12AU7
軍用膽。
- TU-875 需要在高電壓中工作，圖中可見其底板也印上"高電壓危險"。請勿試圖開啟機殼，以免觸電。

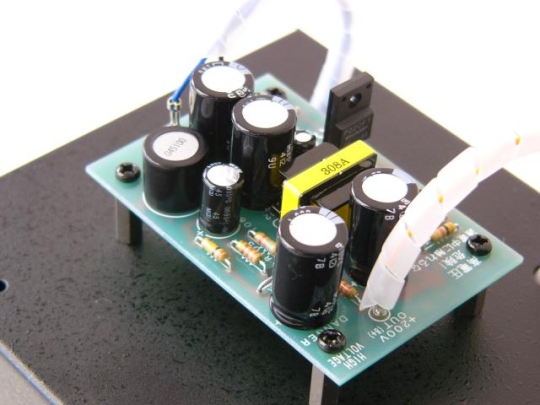

- 附圖是昇電壓元件部分，那是電壓從AC 7V輸入後轉變成DC 200V供內裡元件使用。
|
